Met de voortdurende upgrade van moderne industriële apparatuur worden de prestatie -eisen voor mechanische componenten steeds hoger. Vooral op het gebied van technische machines, windenergie -generatie, medische apparatuur en ruimtevaart, moet het Slewing System niet alleen bestand zijn tegen extreem hoge belastingen, maar ook zorgen voor een extreem hoge rotatie -nauwkeurigheid. Het handhaven van precieze rotatie onder hoge belastingomstandigheden is een kernkwestie van zorg in de industrie geworden.
Als een hoogwaardige Slewing-component is de vierpunts-contactsring geleidelijk de sleutel geworden om dit probleem op te lossen vanwege het unieke structurele ontwerp en uitstekende prestaties. Met zijn "precieze mechanische verdeling" en "compact structureel ontwerp" bereikt het een extreem hoge rotatie-nauwkeurigheid en zorgt het voor de draagvermogen van de belasting, waardoor het een onmisbaar geheim wapen wordt voor high-end mechanische apparatuur.
1. Wat is de Contact met vier punten Slewing Ring ?
1.1. Basisconceptanalyse
Slewing lager is een mechanisch apparaat dat veel wordt gebruikt in apparatuur die rotatieondersteuning en belastingtransmissie vereist. Het bestaat meestal uit een binnenring, een buitenring en een rollend element, dat de rol speelt van het ondersteunen van het roterende onderdeel en het verzenden van de belasting. De kernfunctie van de vierpuntencontact Slewing Ring is de unieke "vierpunts contact" rollende element opstelling.

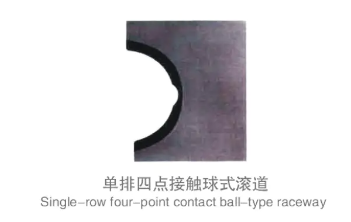

De zogenaamde "vierpunts contact" betekent dat een enkele rij stalen ballen contact maakt met de groef op vier punten op respectievelijk de binnen- en buitenringen. Met dit ontwerp kan elk rolelement tegelijkertijd tweepuntsdruk uit de binnen- en buitenringen dragen, voor een totaal van vier contactpunten. Deze structuur optimaliseert de belastingverdeling en verbetert de belastingdragende capaciteit en rotatiestabiliteit.
1.2. Verschillen tussen vierpunts contact en traditionele structuren
Traditionele doodlagers gebruiken meestal driepunts of multi-punts contactstructuren. Hoewel ze een bepaalde belasting kunnen dragen, zijn ze complex van structuur en moeilijk te produceren. Bovendien is de mechanische verdeling vanwege verschillende contactpunten niet uniform, wat gemakkelijk de lokale spanningsconcentratie kan veroorzaken.
Daarentegen bereikt de vierpunts contactstructuur het effect van het optimaliseren van de belastingverdeling door het aantal contactpunten te verminderen. Het ontwerp van een enkele rij stalen ballen vereenvoudigt niet alleen de structuur, maar vermindert ook de totale hoogte van de componenten, waardoor het compacte ontwerp van de apparatuur wordt vergemakkelijkt. Tegelijkertijd stelt het vierpunts contact mogelijk om het zware lager te weerstaan axiale kracht, radiale kracht en omverwervend moment, en heeft het multifunctionele belastingdragende capaciteit.
1.3. Multifunctioneel ontwerp
De vierpuntencontact Slewing Ring integreert meerdere mechanische vereisten. Het ontwerp kan niet alleen de axiale druk van maximaal ton weerstaan, maar ook effectief radiale belastingen en omverwerpende momenten verspreiden, zodat de apparatuur nog steeds stabiele en efficiënte werking kan behouden onder complexe werkomstandigheden.
Dit multifunctionele ontwerpconcept met belastingdragen maakt het een onmisbare roterende kern in verschillende grootschalige machines en precisieapparatuur en een brugverbindingsvermogen en beweging.
2. Hoe bereikt het structurele ontwerp een hoge belastinglager?
2.1. Het krachtmechanisme van stalen ballen en groeven met één rij
De krachtkern van de vierpuntencontact Slewing Ring ligt in de "vierpunts" contactmethode tussen de stalen ballen met één rij en de binnen- en buitenste ringgroeven. Elke stalen bal is gelijkmatig verdeeld over het zware lager en zijn contactpunten met de binnen- en buitenringen vormen een stabiele krachtstructuur.
Het grootste voordeel van dit krachtmechanisme is dat de complexe belasting gelijkmatig is verdeeld over elk rollende element, waardoor vermoeidheidsschade veroorzaakt door overmatige lokale kracht. De stalen ballen vormen een relatief rigide ladingoverdrachtspad door vier contactpunten, waardoor de belastingslimiet effectief wordt verbeterd.
2.2. Materiaalselectie en verwerkingstechnologie
De realisatie van hoge belastingscapaciteit is onafscheidelijk van de optimalisatie van slee -lagermaterialen. Hoogwaardig legeringsstaal wordt meestal gebruikt als het belangrijkste materiaal en ondergaat een speciale warmtebehandeling om de hardheid en vermoeidheidsweerstand te verbeteren. Het warmtebehandelingsproces zorgt ervoor dat de hardheidsverdeling van de stalen bal en het groefoppervlak uniform is, waardoor vroege slijtage wordt voorkomen als gevolg van lokaal overharding.
Precisiebewerking is ook een belangrijk onderdeel van het waarborgen van prestaties. De verwerking van de groef moet voldoen aan de normen voor extreem hoge rondheid en oppervlakteruwheid om de perfecte pasvorm tussen de stalen bal en de groef te garanderen en micro-motion slijtage te verminderen.
2.3. Optimaliseer de smering- en afdichtingsstructuur
Het ontwerp van het smeersysteem heeft een grote impact op de levensduur en prestaties van de vierpuntencontact Slewing Ring. Redelijk smeervet kan de wrijvingscoëfficiënt effectief verminderen, slijtage en warmte verminderen en de rotatie -efficiëntie verbeteren.
Tegelijkertijd voorkomt de optimalisatie van de afdichtingsstructuur stof, vocht en andere verontreinigingen om het interieur binnen te gaan, waardoor de verslechtering van het smeervet en verergerde slijtage wordt voorkomen. High-performance afdichtingen kunnen luchtdichtheid behouden in verschillende harde omgevingen en de onderhoudscyclus van apparatuur verlengen.
3. Hoe een precieze rotatiecontrole te bereiken?
3.1. Geometrische precisiebeheersing en productiefoutbeheer
De basis van precieze rotatie is een hoge standaard geometrische precisiecontrole. Tijdens het productieproces van de vierpuntencontact met de Slewing Ring, moeten de rondheid van de binnen- en buitenringen, de vorm van de renbaan en de dimensionale toleranties van de stalen ballen strikt worden geregeld.
Axiale en radiale runout zijn belangrijke parameters die de rotatienauwkeurigheid beïnvloeden. Door precieze meting en aanpassing kan de runout-fout op micronniveau worden geregeld om ervoor te zorgen dat het roterende deel stabiel en jittervrij is.
3.2. Wrijving en rotatieweerstand optimalisatie
Wrijving tijdens rotatie is een belangrijke factor die de efficiëntie en nauwkeurigheid beïnvloedt. Oppervlaktebehandelingstechnologieën zoals nitriden en spuiten worden aangebracht op het oppervlak van stalen ballen en groeven, die de wrijvingscoëfficiënt aanzienlijk kunnen verminderen.
De selectie en het onderhoud van smeermiddelen zijn even belangrijk. Smeervet van hoge kwaliteit vermindert niet alleen de slijtage, maar vermindert ook energieverlies, waardoor de gladheid en de responsgevoeligheid van rotatie wordt gewaarborgd.
3.3. Technische vereisten voor installatie -matching
De installatiekwaliteit is direct gerelateerd aan de rotatienauwkeurigheid. Het montageoppervlak moet een extreem hoge vlakheid en verticaliteit hebben, en de boutvoorlaad moet uniform zijn en voldoen aan de normen om vervorming en los te voorkomen.
Het redelijke ontwerp van matching-tolerantie zorgt voor de perfecte pasvorm tussen de vierpuntencontact met de Slewing-ring en andere delen van de apparatuur, het vermijden van gaten en schudden tijdens de werking en het waarborgen van de algehele prestaties van de apparatuur.
4. Werkelijke prestaties in belangrijke toepassingsgebieden
4.1. Engineering machinebedrijf
Vierpuntencontact Slewing-lagers worden veel gebruikt in zware machines zoals torenkranen en graafmachines. Ze zorgen nog steeds voor de doodstabiliteit van de apparatuur onder hoge belastingen, dynamische effecten en complexe werkomstandigheden.
Vooral in het doodplatform van de kraan kan de vierpunts contactstructuur effectief weerstand bieden aan het omverwerpingsmoment en de impactbelasting, waardoor de veiligheid en betrouwbaarheid van de hijsoperatie wordt gewaarborgd.
4.2. Hoge betrouwbaarheidsprestaties in windenergiesystemen
Het giersysteem van apparatuur voor het genereren van windenergie moet de richting vaak aanpassen en enorme en variabele belastingen dragen. Met zijn hoge belastingdragende capaciteit en precieze doodvaardigheid, zorgt de vierpunts contact-sloopring voor de stabiliteit van de windturbine tijdens langdurige werking.
Bovendien zorgen de uitstekende afdichtingsprestaties en weerweerstand ervoor dat de apparatuur zich kan aanpassen aan de complexe buitenklimaatomgeving, de onderhoudsfrequentie kan verminderen en de bedrijfskosten kan verlagen.
4.3. Precisievereisten in medische en automatiseringsscenario's
Moderne medische apparatuur zoals CT -scanners en robotarmen vereisen een extreem hoge rotatie -nauwkeurigheid en stabiliteit van roterende onderdelen. De zeer nauwkeurige rotatie en micro-motion respons van de vierpuntencontact Slewing Ring maken het een ideale keuze voor medische apparatuur en industriële automatisering.
De positionering en rotatiecontrole van de apparatuur op micron-niveau zorgt voor een hoogwaardige output van medische beeldvorming en geautomatiseerde productie.
4.4. Aerospace en militaire toepassingen
Aerospace en militaire uitrusting werken vaak in extreme omgevingen. De vierpuntencontact Slewing Ring voldoet aan de strenge vereisten van temperatuurweerstand, trillingsweerstand en hoge veiligheidsfactor met zijn sterke structurele stabiliteit en materiaaleigenschappen.
De zeer nauwkeurige rotatie zorgt ervoor dat apparatuur zoals raketlanceringsplatforms en radar-draaitafels nauwkeurig kunnen bewegen onder hoge drukomgevingen, waardoor de betrouwbaarheid en veiligheid van de uitvoering van de apparatuurmissie worden gewaarborgd.
5. Hoe wordt de vierpunts contact met de Slewing-ring de kern van de prestaties?
De vierpuntencontact met de Slewing Ring bereikt een perfecte combinatie van hoge belasting en zeer nauwkeurige rotatie met zijn unieke structurele ontwerp, voorkeursmaterialen en prachtige productietechnologie. Het kan niet alleen bestand zijn tegen de impact van multi-directionele krachten onder complexe belastingsomstandigheden, maar ook zorgen voor stabiele en soepele rotatie.
In veel high-end velden zoals engineering machines, windenergie, medische zorg en ruimtevaart is de vierpunts contact-sloopring een belangrijk onderdeel geworden om de prestaties en betrouwbaarheid van apparatuur te verbeteren. Met zijn stabiele, precieze en efficiënte prestaties drijft het de mechanische productie -industrie naar een hoger niveau.
In de toekomst, met de continue vooruitgang van intelligente productie en groene industrie, zal de vierpunts-contact Slewing Ring een belangrijke rol blijven spelen, meer innovaties en doorbraken brengen naar mechanische zware systemen en helpt bij het bereiken van een efficiëntere en precieze mechanische bewegingscontrole. .
