Groothandel OEM/ODM WDF-010-xx-x Vierpunts contactdraaikrans zonder tandwiel

Thuis / Product / Draaiende lagers / WDF-010-xx-x Vierpunts contactdraaikrans zonder tandwiel

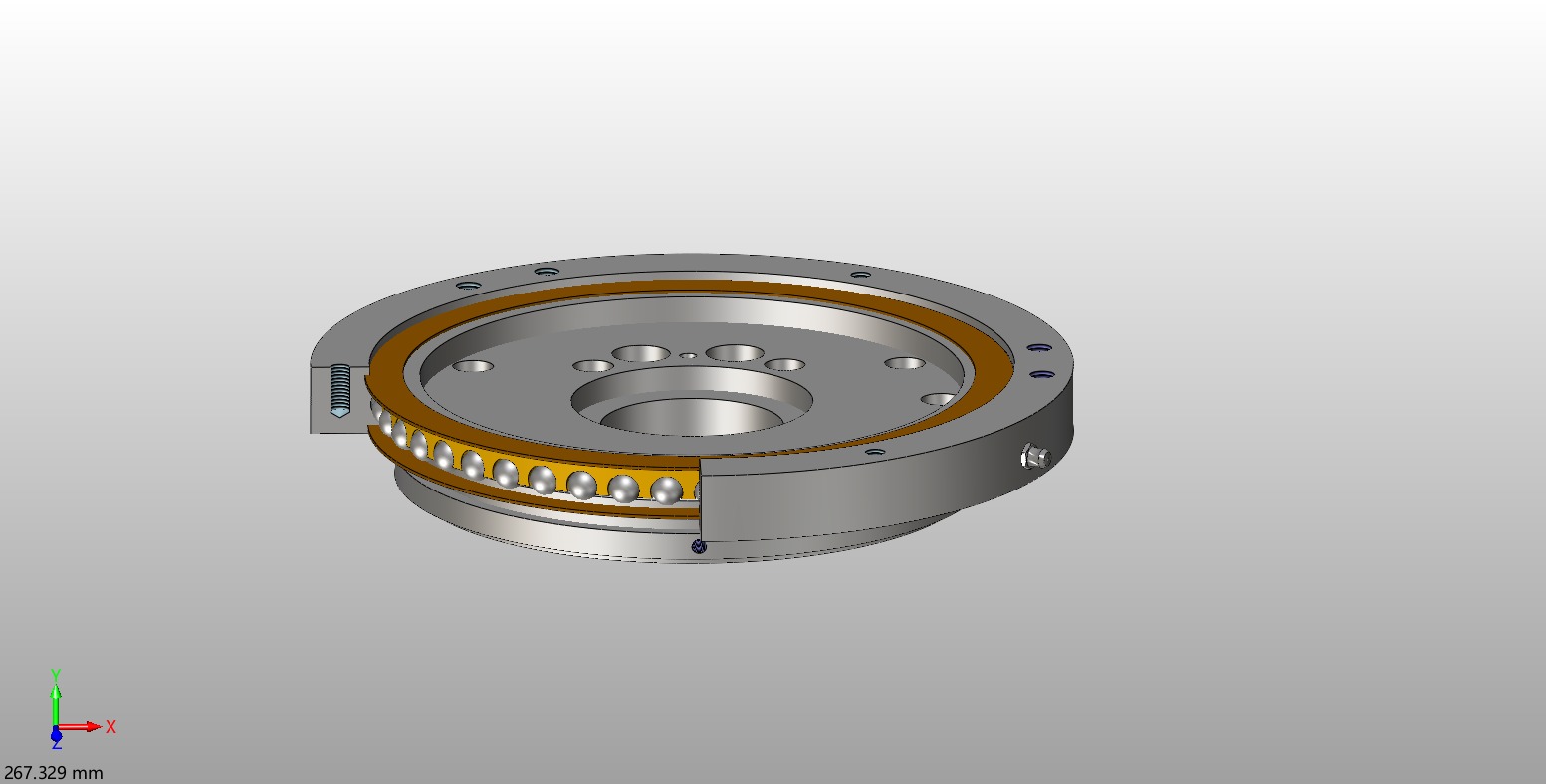

WDF-010-xx-x Vierpunts contactdraaikrans zonder tandwiel

Behandeling, opslag en transport van zwenklagers
1. Zwenklagers moeten zorgvuldig worden geladen en gelost.
2. Transport en opslag moeten horizontaal worden geplaatst en opslag moet in een droge ruimte worden geplaatst.
3. Het hijsen dient met ringschroeven horizontaal te gebeuren. Zorg ervoor dat u niet botst, vooral niet in radiale richting.
4. Het buitenoppervlak van het zwenklager is bedekt met roestwerende olie en de roestwerende periode bedraagt ​​over het algemeen zes maanden. Bij producten met een bewaartermijn van meer dan zes maanden moeten opnieuw antiroestverpakkingen of andere bewaarmaatregelen worden genomen.

Installatietips voor zwenklagers:
De installatie- en bijpassende beugel heeft over het algemeen een cilindrische structuur, zoals weergegeven in de volgende afbeelding, waarbij de cilindrische wand uitgelijnd is met het midden van de lagerkogelbaan.


Installatietips voor zwenklagers:
Om lokale overbelasting van het zwenklager te voorkomen en de flexibele werking ervan te garanderen, moet de installatiebeugel worden behandeld om interne spanning te elimineren na alle lasprocedures, en moet het installatievlak machinaal worden bewerkt, en de vlakheid ervan (inclusief hoekafwijking van het horizontale vlak) moet binnen een bepaald bereik worden geregeld.
Toegestane vlakheidswaarden inclusief hoekafwijking
Diameter van de middencirkel van de kogelbaan
DL (mm) 		Vlakafwijking van montagebeugel P (mm)
Vierpuntskogeltype met één rij Dubbelrijig kogeltype Gekruist roltype
~1000 0.15 0.2 0.1
>1000-1500 0.19 0.25 0.12
>1500-2000 0.22 0.3 0.15
>2000~2500 0.25 0.35 0.17
>2500-4000 0.3 0.4 0.2
>4000-6000 0.4 0.5 0.3
>6000-8000 0.5 0.6 0.4

Opmerkingen: De waarde in de tabel is het maximum. Slechts één piek mag deze waarde bereiken in de sector van 180° en gestaag stijgen of dalen in het bereik van 0°~90° ~180°. Stijgen en dalen zijn niet toegestaan ​​om piekbelasting te vermijden.
+86-513-80311111 / +86-15050632597
Contacteer ons
Vorige: WDC-010-xx-x Vierpunts contactdraaikrans zonder tandwiel VOLGEND:WDA-011-xx-x Vierpuntscontactdraaikrans met externe vertanding
  • Parameter
  • Afmeting
  • Ontvang Een Gratis Offerte

HanDelswijze
Nee. 		Afmeting (mm) Gewicht
(kg) 		Ref. Nee.
d d1 d2 D D1 D2 C B H T N-M G
WDF-010-0200-01 50 198 154 250 214 230 24.2 39 40 6 6-M10 / 7.1 010.09.0200.A
WDF-010-0208-01 82.5 206 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.8 010.09.0208 A
WDF-010-0208-02 82.5 206 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.8 010.09.0208.A1
WDF-010-0199-01 70 197 186 260 214 240 24 29 29 9 6-M10 2-M8*1 7.6 010.11.0199.A
WDF-010-0199-02 70 197 186 260 214 240 24 29 29 9 5-M10/2-Φ10.5 2-M8*1 7.6 010.11.0199.B
WDF-010-0199-03 70 197 186 260 214 240 24 29 29 9 6-M10 2-M6*1 7.7 010.11.0199.D
WDF-010-0208-03 202 185 260 220 240 23.5 37.5 41.5 8 6-M10/3-M8 2-M6*1 5.4 010.11.0208.A
WDF-010-0208-04 82 203/202 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.7 010.11.0208.C
WDF-010-0208-05 62 202 185 260 220 240 23.5 17.5 23.5 8 6-M10 2-M6*1 5.4 010.11.0208.G
WDF-010-0208-06 82.5 203/202 190 260 220 240 25 21.5 26.5 8.5 6-M10 2-M8*1 5.8 010.11.0208.K
WDF-010-0208-07 82 202 186 260 220 240 24 20 24 10 6-M10 2-M8*1 5.7 010.11.0208.M
WDF-010-0208-08 82 202 185 260 220 240 23.5 18 23.5 9 10-M10 2-M6*1 5.6 010.11.0208.M1
WDF-010-0208-09 62 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.3 010.11.0208  M²
WDF-010-0208-10 82 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.2 010.11.0208.M3
WDF-010-0208-11 62 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.3 010.11.0208.M4
WDF-010-0208-12 82 203/202 190 260 220 240 23.5 21.7 25 8.5 6-M10 2-M8*1 5.6 010.11.0208 V
WDF-010-0208-13 82 202 190 260 220 240 23.5 22 25 9 6-M10 1-M6*1 5.6 010.11.0208.P1
WDF-010-0208-14 82 203/202 190 260 220 240 23.5 21.5 25 8.5 9-M10 2-Φ8 5.5 010.11.0208.R
WDF-010-0208-15 82 203/202 190 260 220 240 23.5 21.7 25 8.5 6-M10 / 5.6 010.11.0208.T
